PAL Series de Robotiq es la solución de paletizado ideal para fabricantes que buscan flexibilidad a largo plazo y escalabilidad modular. A diferencia de los sistemas pre-ensamblados, esta serie permite una configuración avanzada basada en modelos estándar (PE/AX Series) y módulos Robotiq especializados.

Esta arquitectura modular garantiza que su automatización de final de línea pueda crecer junto a sus necesidades de producción, desde una sola línea hasta implementaciones multi-sitio. En Murten Sistemas de Control, le garantizamos el soporte y la instalación de esta solución de paletizado configurable para maximizar su ROI y eficiencia operativa.

PE Series

  • Diseño sin título (5)
  • 06_2022_UR20_Automatica_Both 4
  • Diseño sin título (2)

Eje Fijo ( pedestal ) regulable en altura

El PE Series es ideal para entornos con menos variaciones de altura de pallets, aprovecha al máximo los espacios limitados al montar cobots en un pedestal, lo que mantiene un alto rendimiento en áreas compactas.

  • Puede paletizar 1 ó 2 palets.
  • Mediante el software incluido Copilot para paletizado de Robotiq se puede realizar una rápida y sencilla configuración de la tarea de paletizado a realizar.
  • Muy fácil instalación del paletizador y traslados gracias a su estructura única y ruedas removibles.
  • Hasta palets de altura máxima 2150mm.
  • Flexibilidad para cambio de patrón rápido y ágil.

Ver modelos Serie PE

PE10

Altura de apilado
1.550 mm

Duración del ciclo
13 ciclos/min

Carga útil
11,5 kg

Tamaño típico
⪆ 2.700 x 1.766 mm

Ideal para cambios menos frecuentes en el tamaño de las cajas y la altura de los pallets.

PE20

Altura de apilado
2.150 mm

Duración del ciclo
13 ciclos/min

Carga útil
23 kg

Tamaño típico
⪆ 2.900 x 1.766 mm

Ideal para cargas más pesadas y alturas de palet de bajas a moderadas.

AX Series

  • Diseño sin título (9)
  • Diseño sin título (3)
  • Diseño sin título (4)
  • Diseño sin título (7)

Eje Lineal (Linner Track )

El AX Series utiliza un séptimo eje como sistema de transferencia lineal para ampliar el
alcance vertical del robot. También se destaca por ofrecer los tiempos de ciclo más
rápidos y el mayor alcance de cualquier sistema de paletización comparable, todo en un
espacio reducido.

  • Alcanza una altura máxima del palet de 3000 mm.
  • Mediante el software incluido Copilot para paletizado de Robotiq se puede realizar una rápida y sencilla configuración de la tarea de paletizado a realizar.
  • Flexibilidad para cambio de patrón rápido y ágil.

Ver modelos Serie AX

AX10

Altura de apilado
2750 mm

Duración del ciclo
13 ciclos/min

Carga útil
12,5 kg

Tamaño típico
⪆ 2.700 x 1.766 mm

Ideal para manipular una amplia variedad de tamaños de cajas y alturas de paletas.

AX20

Altura de apilado
3000 mm

Duración del ciclo
10 ciclos/min

Carga útil
23 kg

Tamaño típico
⪆ 2.900 x 1.766 mm

Ideal para apilar cajas y cubos pesados a varias alturas.

AX30

Altura de apilado
2.750 mm

Duración del ciclo
10 ciclos/min

Carga útil
32 kg

Tamaño típico
⪆ 2.900 x 1.766 mm

Ideal para apilar cajas y cubos pesados a varias alturas.

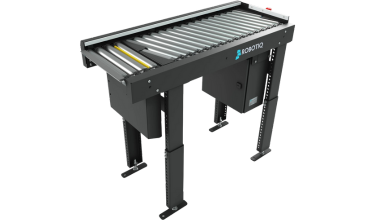

Smart Infeed

El Smart Infeed de Robotiq es un sistema de entrada inteligente diseñado para automatizar la presentación de cajas.

Este módulo asegura un flujo constante y preciso de materiales hacia su célula de paletizado, eliminando la necesidad de que los operarios realicen movimientos repetitivos.

Es clave para la seguridad, la eficiencia y la automatización completa del final de línea de producción.

Más Información de Smart Infeed

Presente las cajas al paletizador en el momento y lugar adecuados, de forma automática.
El Smart Infeed garantiza un rendimiento óptimo del paletizador con una intervención mínima en la programación.

Rodillos Inclinados

Lleve cualquier caja a una posición de recogida repetible. Sin cambios.

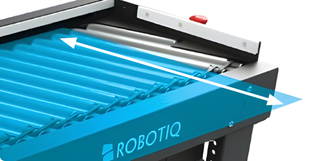

Lado Abierto

Mantenga un tamaño reducido y admita cajas más anchas.

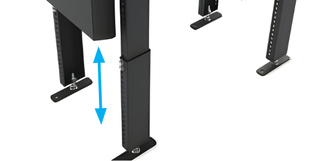

Altura de las Patas Ajustables

Se adapta a su transportador ascendente existente.

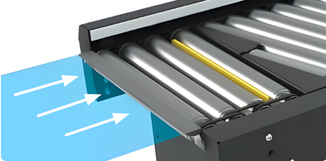

Placa de Transferencia

Transición suave de la caja desde la cinta transportadora ascendente por gravedad y motorizada.

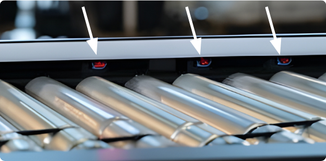

Sensores Integrados

Detecta y cuenta cajas. Lógica de error y recuperación.

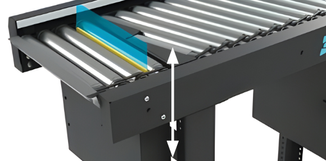

Rodillos y Puerta

Evita la interferencia de la contrapresión con la recogida. Alimenta lo que recoge el robot.

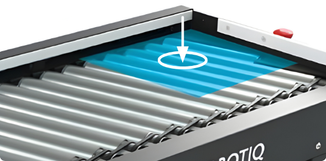

Recogida Automática

Calcula automáticamente la posición de recogida.

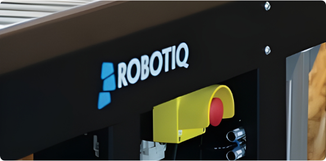

Seguridad Integrada

Parada de emergencia y protección para los dedos.

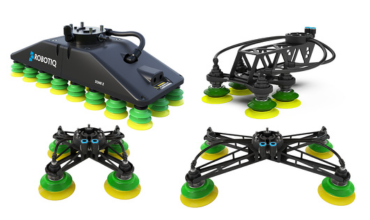

Pinzas de Vacío

La línea de pinzas de vacío PowerPick de Robotiq está diseñada para maximizar la productividad en tareas de paletizado pesado.

La PowerPick Multi se distingue por su matriz de ventosas flexible y recogida de doble zona, eliminando la necesidad de cambios de pinza y facilitando la adaptación a cualquier tamaño de caja.

Por su parte, la PowerPick 10-20-30 establece un estándar de ligereza y rendimiento de elevación para un manejo eficiente en el final de línea de producción.

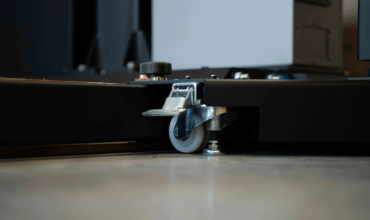

Kit de Movilidad

El Kit de Movilidad PE20 de Robotiq transforma su célula de paletizado en una solución móvil ideal para líneas de producción intermitentes y entornos con estrictas normas de limpieza (washdown).

Su diseño sin anclajes elimina la necesidad de perforar el suelo, garantizando una flexibilidad total para reubicar la estación con facilidad, como si fuera una simple paletera. Esto permite una integración rápida y un tiempo de actividad máximo en el final de línea de producción.

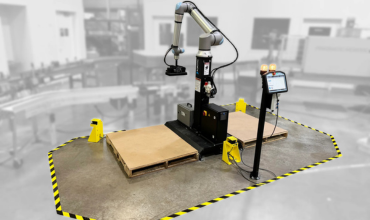

Paquetes de Seguridad

El Paquete de Seguridad de Robotiq maximiza el rendimiento del paletizado al garantizar un entorno seguro con un tamaño reducido. Este complemento modular, esencial para la automatización colaborativa, permite mantener la célula de paletizado abierta, eliminando las vallas voluminosas.

Diseñado para escenarios de alta carga útil y velocidad, este paquete garantiza un funcionamiento seguro y eficiente en su final de línea de producción, cumpliendo con la evaluación de riesgos.

Slipsheet – Sistema de alimentación entre capas

El Sistema de Alimentación entre Capas (Slipsheet) de Robotiq está diseñado para agilizar la manipulación de capas intermedias de cartón rígido en el flujo de paletizado automatizado.

Este módulo inteligente es fácilmente adaptable a distintos tamaños de hojas, garantizando un rendimiento constante y favoreciendo la estabilidad de los palets.

Se integra perfectamente con la programación para automatizar la colocación de slipsheets con tiempo de inactividad mínimo, siendo un complemento esencial para cualquier solución de paletizado Robotiq.
